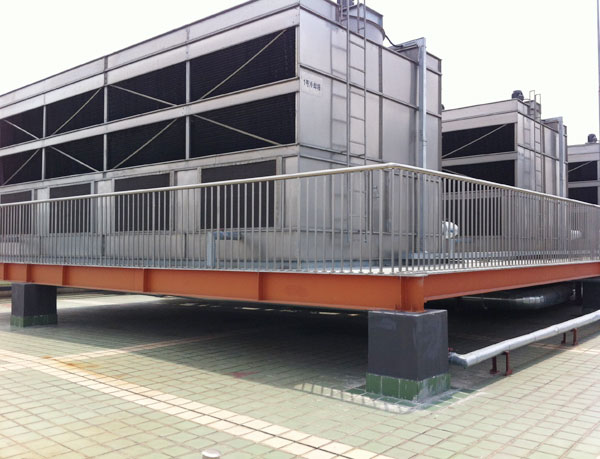

地源熱泵系統中密閉式冷卻塔的作用

1.水平地源熱泵

通過水平埋于地表2 ~ 4m以下的封閉換熱系統，與土壤進行冷熱交換。該系統適用于冷熱面積較小的建筑，如別墅和小型單體建筑。該系統初期投資和建設難度相對較小，但占地面積較大。

2.垂直地源熱泵

封閉換熱系統通過垂直鉆孔埋在50 ~ 400m深度的巖土中，與土壤進行冷熱交換。該系統適用于冷熱面積大、周圍有一定開放空間的建筑，如別墅和辦公樓。該系統初期投資高，建設相對困難，但占地面積小。

3.地表水型地源熱泵

地源熱泵機組與河流、湖泊、海水等進行冷熱交換。通過設置在水底的封閉的熱交換系統。該系統適用于中小型制冷和制熱區域及水邊的建筑。它利用池水或湖水溫度穩定、散熱顯著的優點，不需要鉆孔和挖溝，因此初期投資最小。然而，建筑物周圍必須有又深又大的河流或水域。

4.地下水型地源熱泵

地源熱泵機組通過機組內的封閉循環系統與水泵抽取的深層地下水進行冷熱交換。地下水通過加壓泵排回或注入地下水層。該系統適用于建筑面積大、周邊開放空間面積有限的大型單體建筑和小型建筑社區。

地源熱泵的工作原理

地源熱泵利用水和地面能量(地下水、土壤或地表水)進行冷熱交換，作為地源熱泵的冷熱源。在冬天，地能中的熱量被“帶走”并提供給室內供暖。這時，地面能量就是“熱源”；在夏季，室內熱量被帶走并釋放到地下水、土壤或地表水，此時地面能量是“冷源”。地源熱泵采暖空調系統主要分為三個部分：室外地能換熱系統、地源熱泵機組和室內采暖空調末端系統。這三個系統依靠水作為傳熱介質來傳熱。地源熱泵與地能之間的傳熱介質是水，與建筑采暖空調末端的傳熱介質也是水。
