北京蒸發式冷凝器結構是怎樣的？

北京蒸發式冷凝器的結構是怎樣的？ bhl河北安來環保科技有限公司

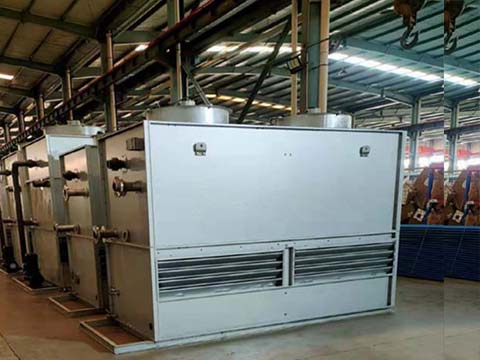

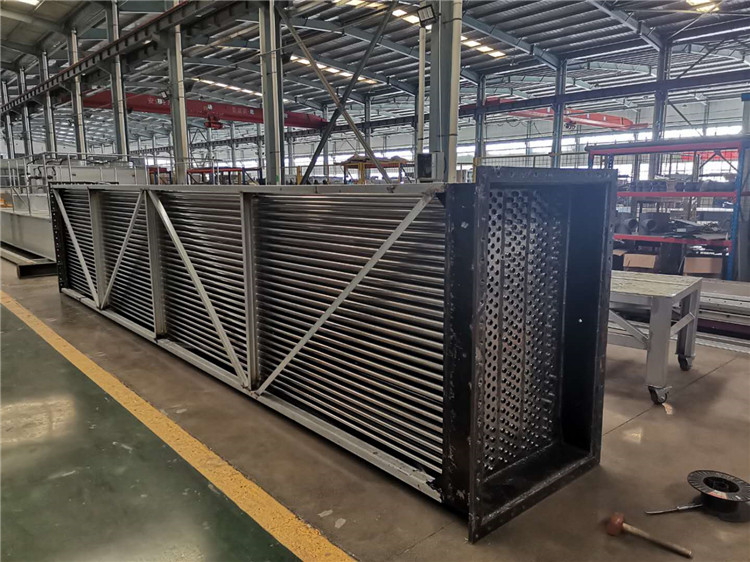

北京蒸發式冷凝器結構。它為一個薄鋼板箱體，箱內裝設幾組翅片管或蛇形管，箱體的頂部或側面裝有風機，在管組上配有噴水裝置。蒸發器工作時，氨蒸汽從蛇形管的上部進入，噴水裝置對蛇形管外壁噴水，使管上的水迅速蒸發，由于風機強力通風，將管內氨蒸汽冷凝所放出的熱量被水的蒸發和流動的空氣帶走，管內的氣體氨蒸汽冷凝后變成液體從下部流出。bhl河北安來環保科技有限公司

噴水裝置上面裝有擋水板，阻擋被空氣帶出的水滴，使未蒸發的噴淋水落入下面的水池中。水池中的浮球閥可調節補充水量，使之保持在一定的水位。bhl河北安來環保科技有限公司

北京蒸發式冷凝器的通風設備可以安裝在箱體頂上，也可以安裝在箱體的側面下方。安裝在側面的稱側置式，它的優點是電動機不會受潮。安裝在頂部的稱頂置式，它的優點是箱體內保持負壓，因而水的蒸發溫度較低，可使制冷劑的冷凝溫度稍有降低，但由于夾帶水滴的空氣必須流經風機，容易使風機受潮腐蝕和燒毀。bhl河北安來環保科技有限公司

1.水泵2.鼓風機3.出氣管4.進液管5.冷凝管6.噴嘴7.擋水柵8.浮子bhl河北安來環保科技有限公司

蒸發式冷凝器補水量:蒸發式冷凝器的水耗bhl河北安來環保科技有限公司

bhl河北安來環保科技有限公司

北京蒸發式冷凝器不僅是用來冷卻介質的還能冷凝氣體介質。bhl河北安來環保科技有限公司

蒸發換熱是靠水的蒸發帶走熱量的。bhl河北安來環保科技有限公司

簡單來算可能不精確但很實用。bhl河北安來環保科技有限公司

知道你蒸發式冷凝器的實際熱量(注意不是標準熱量)。bhl河北安來環保科技有限公司

然后1公斤水蒸發帶走的熱量是（會有偏差），二者相除，得出來每秒鐘設備的耗水量。由于在蒸發換熱時空氣靠顯然會帶走一部分熱量，需要將他減掉'一般為蒸發水量的百分之十五左右。bhl河北安來環保科技有限公司

再考慮平時的飄逸和排污在增加百分之五左右即可bhl河北安來環保科技有限公司

北京蒸發式冷凝器補水量:蒸發式冷凝器面積平方米,需要配多大的循環水泵bhl河北安來環保科技有限公司

對于蒸發式冷凝器，單位面積需水量約為0.~0.3/h。保守一些，取大值0.02，所以.02=3。bhl河北安來環保科技有限公司

所配循環水泵的流量約為3/h，至于揚程需要按照具體的情況確定，如蒸發器進水口高度，管路的彎頭數量等。bhl河北安來環保科技有限公司

北京蒸發式冷凝器結構是怎樣的？則是制冷系統冷卻水重復利用的關鍵設備。山東北斗制冷介紹，蒸發式冷凝器省去了冷卻水在冷凝器中顯熱傳遞階段，使冷凝溫度更接近空氣的濕球溫度，其冷凝溫度可比冷卻塔、水冷式冷凝器系統低3～5℃，這可大大降低壓縮機的功耗，其循環水用量減少只有涼水塔的三分之一左右，bhl河北安來環保科技有限公司
